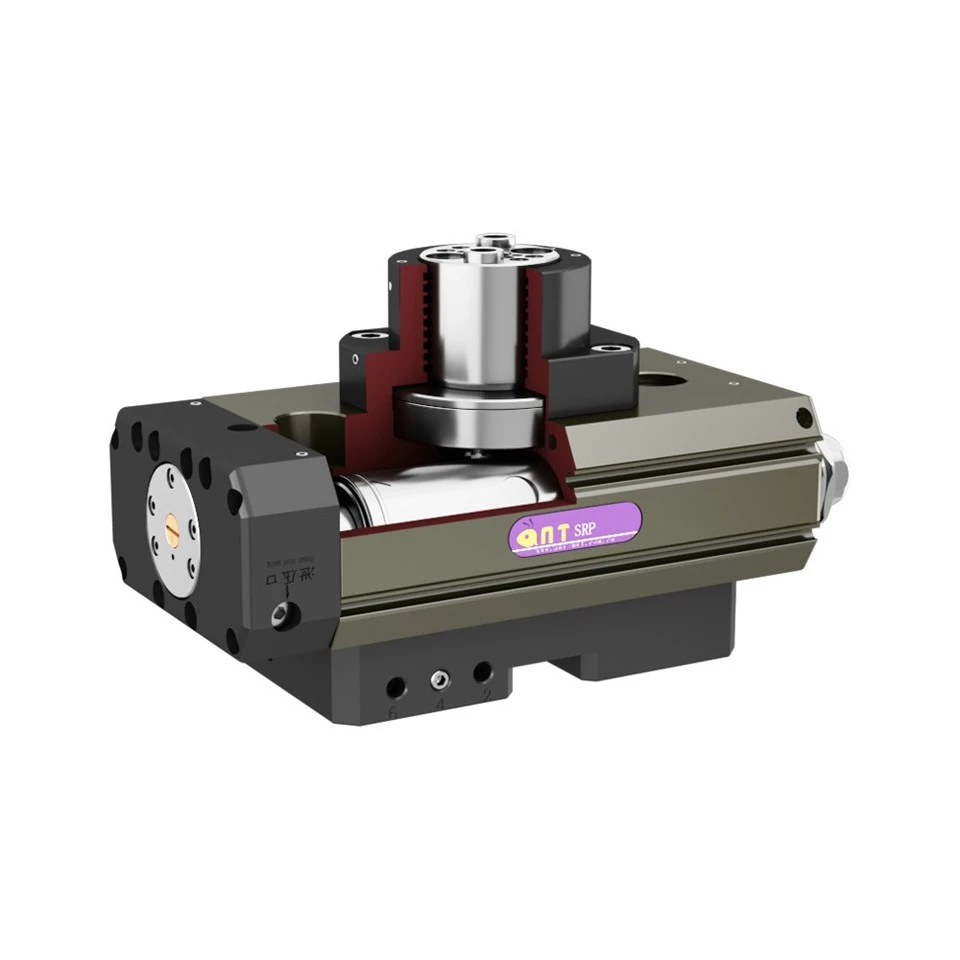

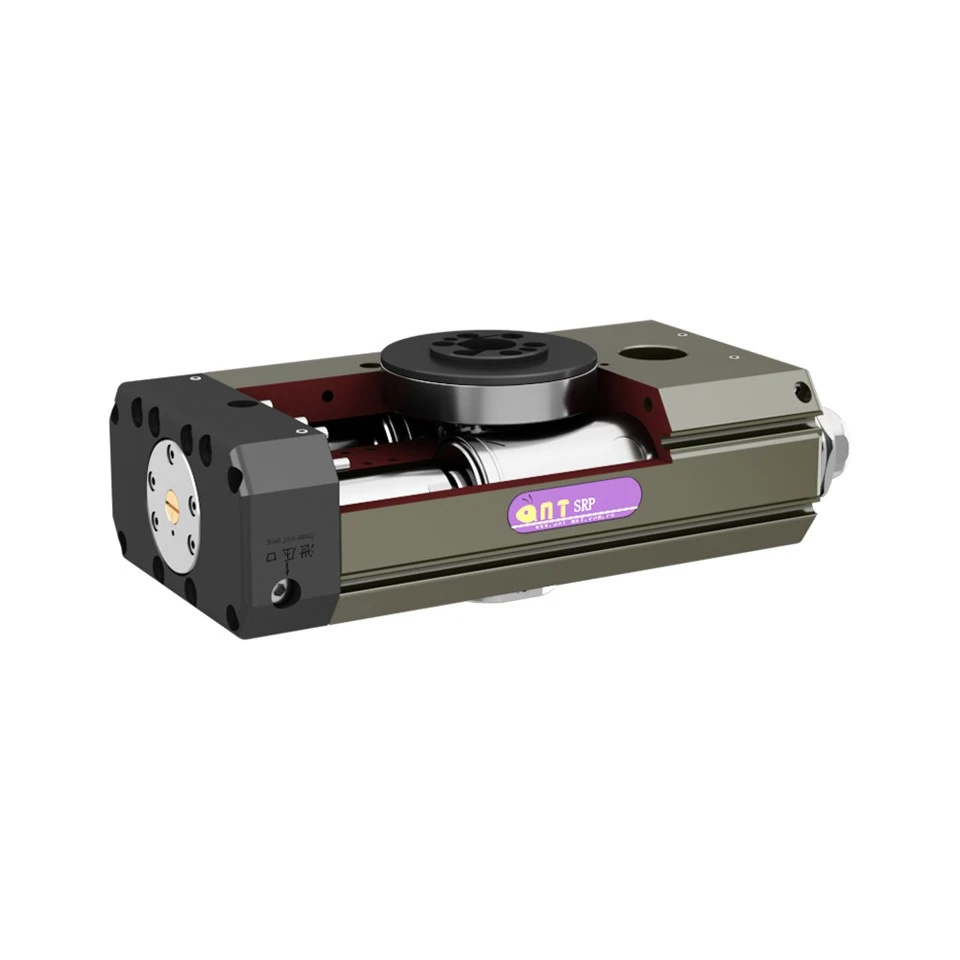

SRP Dual-Module rotativu di pistoni: Movimentu di precisione per ambienti puliti è esigenti
Ingegneria per applicazioni chì necessitanu una precisione senza compromessi è cuntaminazione{0}funzionamentu senza
Innuvazioni ingegneria di core
▌ Dual-Rack Torque Amplification
○ Contra{0}}pistoni in muvimentucunduce ingranaggi di precisione →coppia massima 108 Nm(SRP63 @6bar)
○ Rotazione di 90 gradi o 180 gradi selezionabileper u compitu-pusizionamentu ottimizatu
○ Instradamentu internu di l'aria / cableelimina i tubi esterni (certificati IP64)
▌Specificazioni tecniche
|
Mudellu |
Coppia @6bar |
Pesu |
U tempu di ciclu |
Rotazione |
Accuratezza |
|
SRP 30 |
10,5 Nm |
2,4 kg |
1.0s/1.2s |
90 gradi / 180 gradi |
± 0,05 gradi |
|
SRP 40 |
22 Nm |
4,36 kg |
1.2s/1.5s |
90 gradi / 180 gradi |
± 0,07 gradi |
|
SRP 50 |
49,5 Nm |
9,1 kg |
1.6s/1.8s |
90 gradi / 180 gradi |
± 0,07 gradi |
|
SRP63 |
108 Nm |
26 kg |
1.9s/2.1s |
90 gradi / 180 gradi |
± 0,1 gradi |
Funzioni critichi
► Foro centrale: Ø10-25mm per l'instradamentu di i cavi
► Cushioning idraulicu: assorbimentu di scossa regulabile
► Sensor Ready: feedback di posizione elettromagnetica
► Gamma di pressione: 3-8 bar (4,5-8 bar per SRP63)
► Cunsumu d'aria: 196-990 L/min
► Gamma di temperatura: 5-60 gradi
Precisione-Applicazioni critiche
Assemblea di Dispositivi Medichi
Orientazione di i cumpunenti di l'implant in camere bianche ISO Classe 5
Manipulazione di vassoi di sterilizazione di strumenti chirurgici
Calibrazione di u dispusitivu di consegna di droga
Fabricazione di semiconduttori
Cassetta wafer 180 gradi flipping per processazione duale-laterale
Manipulazione di a camera di vacuum loadlock
Stazioni di allineamentu di fotomaschere
Trattamentu di l'alimentariu
Orientazione di u containeru di a linea di imballaggio asettica
Sistemi di turnover di prudutti di panetteria
Pulite-in-automatizazione cumpatibile (CIP).
L'automatizazione di l'elettronica
Pannello PCB indicizzazione di 90 gradi per l'ispezione di pasta di saldatura
Ubligazione di precisione di u modulu di visualizazione
Assemblea di l'alloghji di cunnessu
Vantaggi cumpetitivi
Rischiu Zero di Contaminazione: U routing internu impedisce a generazione di particulate
Flessibilità d'angolo: A listessa unità gestisce i flips di 90 gradi o a riorientazione di 180 gradi
Precisione di velocità: 0,05 gradi di precisione à u tempu di ciclu 1,0 s (SRP30-90)
Prutezzione di Overload: Fine di fine meccanica cù una regulabilità di ± 3 gradi
Mantenimentu di l'immunità: L'aluminium -anodizatu duru resiste à i chimichi di lavatu
Cunclusioni
U Modulu Rotary SRP ridefinisce u muvimentu di precisione cù u soDual -sistema di trasmissione di pistoni, consegnacoppia di punta di l'industria{0} (108 Nm)èprecisione micro{0}} (± 0,05 gradi)sia in ambienti puliti è industriali. U so routing internu rivoluzionariu elimina i risichi di contaminazione per l'applicazioni mediche è semiconductori mentre furnisce una prutezzione ambientale IP64. A rotazione selezziunata di 90 gradi / 180 gradi permette un cuncepimentu ottimale di a stazione di travagliu, cù un cuscinettu idraulicu chì assicura un posizionamentu liberu di vibrazioni -. Per l'ingegneri di l'automatizazione chì cumbattenu i sfidi di gestione di cavi o a contaminazione di sala bianca, l'SRP offre prestazioni senza compromessi attraversu l'eleganza meccanica.
Induve a precisione incontra a versatilità, a serie SRP offre un posizionamentu angulare impeccabile per l'ambienti più esigenti di l'Industria 4.0.
